S56-MT
S56-MT
动柱式立式加工中心机APC
采用三轴全动柱卧式结构设计概念，双工位设计允许A 工作区加工 ; B 工作区装卸零件。A / B 盘交换时工作台不用升降利於任何夹治具生产，节省加工时间。用於大量或少量多样零件加工。
特色
动柱式结构设计，优异结构特性
- 整机FC-300以上材质铸造，注入力流与美学设计结构经FEA分析，具高刚性与灵敏性的运动体。
- 底座以卧式结构抬高设计， 让移动件轻量化，结合高刚性 数位设计，高速位移不晃动。
- 三轴全部使用高刚性滚柱线轨，更能展现机台加工刚性。
技术
技术

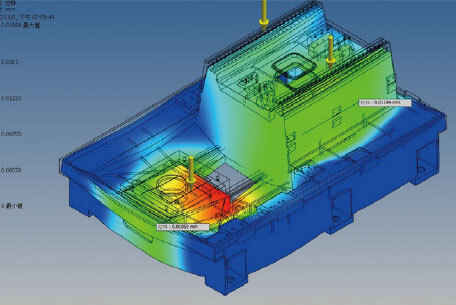

力流与美学设计
- 整机FC-300 以上材质铸造，注入力流与美学设计结构经FEA 分析，具高刚性与灵敏性的运动体。

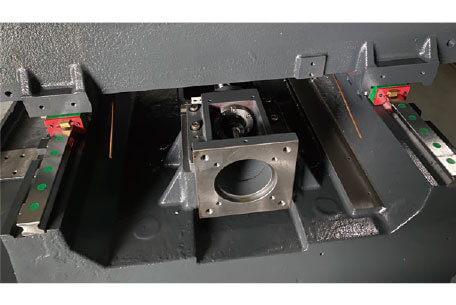

卧式结构抬高设计
- 底座以卧式结构抬高设计，让移动件轻量化，结合高刚性 数位设计，高速位移不晃动。

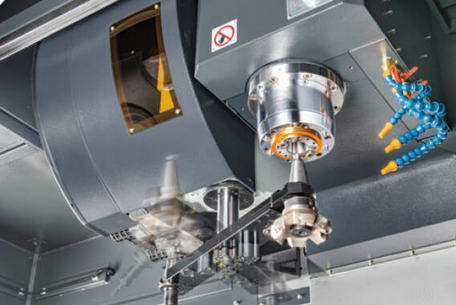

刀库独立安装
- 刀库独立安装配合保护门设计，使刀库完全隔离於加工区域之外。不仅可避免切屑或切削液之污染，并且维修更方便。

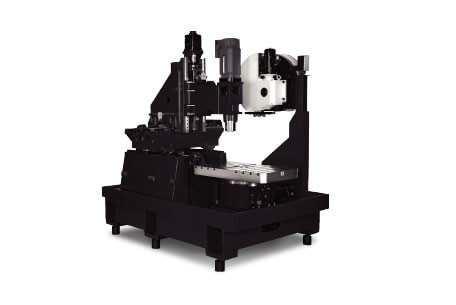

高刚性滚柱线轨
- 三轴全部使用高刚性滚柱线轨，更能展现机台加工刚性。

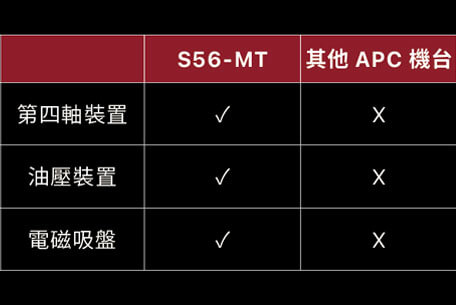

- V : 可以装
- X : 不可装
高效率工作台自动交换机
- 高效率工作台自动交换机构是您大量生产的最佳帮手
能力
能力
紧凑的内部空间
三片式离合器的APC机构

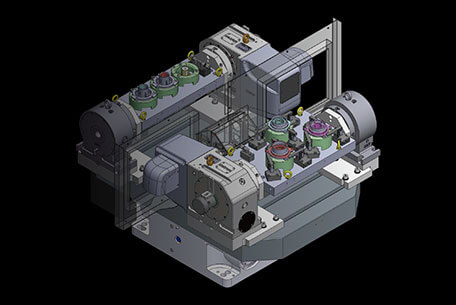

实绩的产线
规格表
规格表
| 项目 | 单位 | S56-MT |
| XYZ 轴行程 | mm | 560 x 400 x 400 |
| 工作台面积 | mm | 650 x 405 (单盘) |
| 工作台荷重 | kg | 200 x 2 pcs |
| 主轴转速 | rpm | 12000 |
| 主轴马达 | kW | 5.5 / 7.5 |
| 刀具型式 | - | BT-40 |
| 刀库容量 | Pcs | 24T |
| 快速位移 | m / min | 30 / 30 / 30 |
| 机台重量 | kg | 5500 |
本公司保有设计变更之权利，如有变动，恕不另行通知。
配备
标准配备
- 10,000 rpm 直结式主轴
- 刚性攻牙
- 主轴吹气装置
- 全密闭式护罩
- 电气箱热交换器
- 自动润滑系统
- 主轴油冷机
- 冷却系统与水箱
- LED工作灯
- 地基螺栓与垫块
- 工具箱与工具
- 操作与维护保养手册
- 侧边冲屑
- 水枪
选购配件
- 12,000 / 15,000 rpm 直结式主轴
- Y轴後切屑输送机
- Y轴後切屑螺旋排屑机
- 主轴油冷机
- 第四轴旋转工作台
- 变压器
- 电器箱冷气机
- 主轴中心出水
- 刀长量测
>
